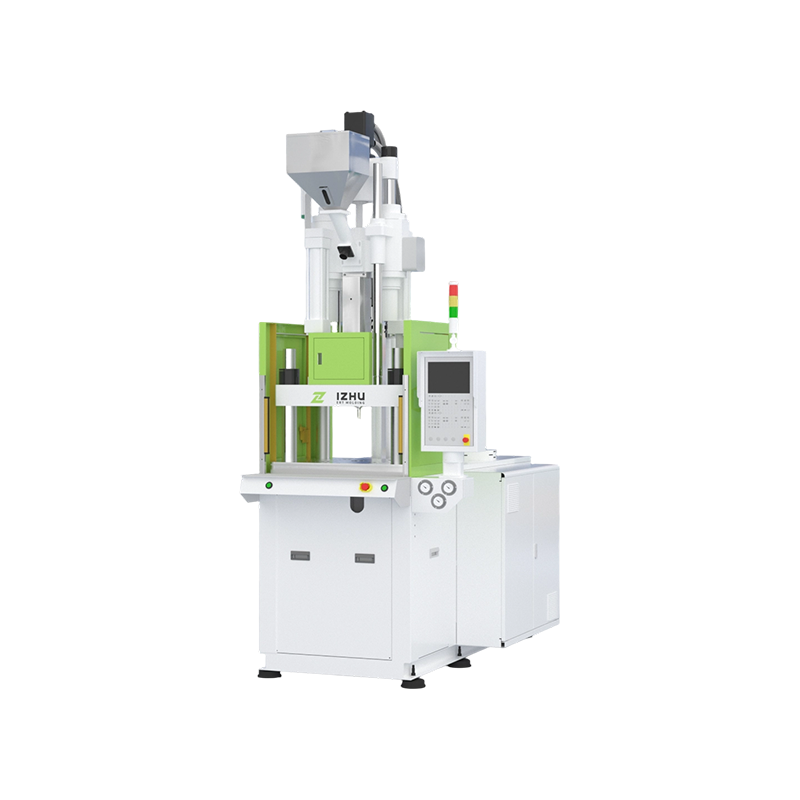

Standardowa wtryskarka pionowa

Wprowadzenie:

Standardowa wtryskarka pionowa to rodzaj wtryskarki z pionowym zamykaniem formy i wtryskiem pionowym. Przyjmuje układ pionowy, przy czym kierunki zamykania formy i wtrysku poruszają się wzdłuż osi pionowej, co pozwala zaoszczędzić miejsce i ułatwia ręczne lub automatyczne umieszczanie wkładek. Nadaje się do produkcji skomplikowanych części, które wymagają bardzo precyzyjnego ustawienia.

Zobacz więcej

O wtryskarkach: jak działają, typy i przewodnik zakupów 2026-Oct-10
Wtryskarka zamienia granulki tworzywa sztucznego, silikon lub inny związek przetwarzalny w stanie stopionym w gotową część. Topi materiał, wtryskuje go pod ciśnieniem do zamkniętej formy, utrzymuje podczas stygnięcia części, następnie otwiera formę i wyrzuca część. Tonaż, średnica śruby, układ mocowania i typ...
Oczekiwana długość życia maszyny do formowania wtryskowego: typowa długość życia i kluczowe czynniki 2026-Sep-28
Jeśli wymieniasz starzejącą się prasę lub planujesz budżet na nowy sprzęt, pierwsze pytanie jest zwykle takie samo: ile lat niezawodnej produkcji zapewni wtryskarka? Szczera odpowiedź, oparta na żywotności projektu OEM i dziesięcioleciach doświadczenia w terenie, brzmi: 10 do 20 lat , z wieloma...
Procedura uruchamiania wtryskarki: Instrukcja krok po kroku dotycząca bezpiecznej obsługi 2026-Sep-22
Procedura uruchamiania wtryskarki to ustalona sekwencja kontroli bezpieczeństwa, rozgrzewania hydraulicznego, podgrzewania beczki, czyszczenia i weryfikacji wtrysku próbnego, która przenosi maszynę ze stanu zimnego i bezczynności do wyprodukowania pierwszej akceptowalnej części. Dobrze wykonany zajmuje od 30 ...

Pionowe mocowanie i pionowa konstrukcja wtrysku	Nadaje się do formowania wkładkowego i wtórnego formowania wtryskowego (hermetyzowania), ułatwiając precyzyjne umieszczanie wkładek za pomocą ramion ręcznych lub robotycznych, poprawiając stabilność produkcji Pionowa konstrukcja zamykająca formę zmniejsza powierzchnię podłogi i nadaje się do kompaktowego układu warsztatu
Formowanie o wysokiej precyzji	Zmniejszają zadziory i wypływki, poprawiają wydajność produktu i nadają się do produktów o rygorystycznych wymaganiach wymiarowych, takich jak precyzyjne części elektroniczne, produkty medyczne i części samochodowe.
Opcjonalny układ elektryczny/serwo	Elektryczny układ wtryskowy: energooszczędny i wydajny, odpowiedni do procesów formowania o dużej precyzji i wysokich wymaganiach reakcji (takich jak części optyczne i części cienkościenne). Standardowy system serwo: stabilny i niezawodny, odpowiedni do konwencjonalnych potrzeb w zakresie formowania wtryskowego, równoważący zużycie energii i wydajność
Możliwość dostosowania dużego tonażu	Modele o sile zwarcia powyżej 200 ton można dostosować do potrzeb dużych wkładek, części grubościennych lub formowania wtryskowego wielu materiałów kompozytowych. Rozmiar szablonu, sposób wyrzucania i inne konfiguracje można dostosować do potrzeb klienta.
Kompatybilność automatyki	Można go stosować z systemami zautomatyzowanymi, takimi jak roboty, etykietowanie w formie (IML) i kontrola wizualna w celu uzyskania wydajnej produkcji masowej Obsługuje konstrukcję wielostanowiskowego stołu obrotowego lub płyty przesuwnej, aby poprawić wydajność formowania wtryskowego wielu kolorów/wielu materiałów.
Adaptacja wielomateriałowa	Wspieraj specjalne procesy, takie jak dwukolorowy, miękki i twardy klej kompozytowy itp.
Oszczędzaj miejsce	Pionowa konstrukcja zajmuje niewielką powierzchnię i nadaje się do kompaktowych układów produkcyjnych.

Główne obszary zastosowań	Typowe scenariusze zastosowań

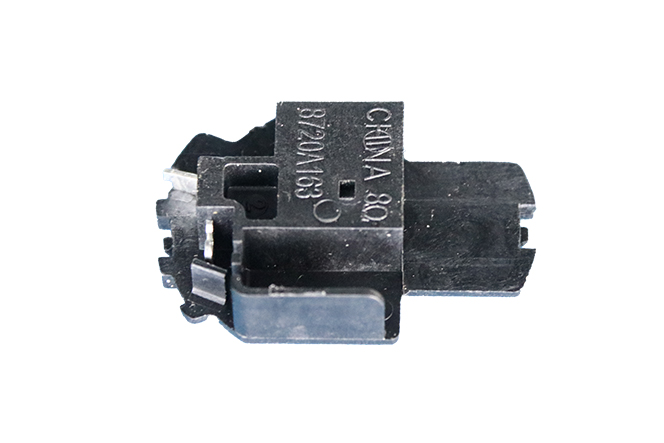

Elektronika i urządzenia elektryczne	Złącza precyzyjne, opakowania czujników, opakowania cewek indukcyjnych
Części samochodowe	Obudowa czujnika, złącza wiązki przewodów, części wewnętrzne
Produkty medyczne	Elementy strzykawek, materiały laboratoryjne, uchwyty narzędzi chirurgicznych
Hermetyzacja sprzętu	Formowanie wtryskowe z wkładkami metalowymi, uchwyty narzędziowe, akcesoria kuchenne
Codzienne potrzeby	Opakowania kosmetyczne, artykuły gospodarstwa domowego, zabawki
Części przemysłowe	Części gwintowane, komponenty optyczne, nowe komponenty energetyczne

Przedmiot			Jednostka	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Jednostka wtryskowa	Śruba śr		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Ciśnienie wtrysku		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Teoretyczna objętość strzału		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Waga strzału		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			uncja	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Szybkość wtrysku		cm³/sek	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Skok śruby		mm	100				120				140				150					160					180					200				240
	Szybkość śruby		obr./min	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Prędkość wtrysku		mm/s	130				130				130				130					120					120					120				120
	Sekcja temperatury (strefa)		-	5				5				5				5					5					5					5				5
Zaciskanie jednostka	Zaciskanie force		tony	35				45				60				80					100					120					160				200
	Siła otwarcia		tony	3.8				4.3				9.2				14					17					20					20				25
	Stały stół	Rozmiar stołu	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Krawat	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Rozmiar pojedynczego stołu przesuwnego		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Stół obrotowy	Rozmiar stołu	mm	700				800				900				1000					1100					1300					1600				1800
		Maksymalny rozmiar formy	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. grubość formy		mm	140				160				200				250					250					300					350				400
	Skok otwarcia		mm	180				200				200/250				250					250					300					350				400
	Otwarcie światła dziennego		mm	320				360				400 (stały)/450 (obrotowy)				500					500					600					700				800
Elektryczny	Siła wypychacza		tony	1.5				1.5				1.5				3					3					5					6				6
	Skok wyrzutnika		mm	37 (stały)		100 (przesuwne, obrotowe)		37 (stały)		100 (przesuwne, obrotowe)		37		100		50			100		50			100		50		100			50		100		100
	Maks. Ciśnienie		kg/cm2	140				140				140				140					140					140					140				170
	Objętość zbiornika oleju		litry	100 (stały stół)/140 (przesuwny)/160 (obrotowy)				120 (stół stały)/160 ((przesuwny, obrotowy)				165 (stół stały)/260 (przesuwny)/290 (obrotowy)				200 (stół stały)/280 (przesuwny, obrotowy)					310 (stół stały)/330 (przesuwny, obrotowy)					350 (stół stały)/380 (przesuwny, obrotowy)					480 (stół stały)/560 (przesuwny, obrotowy)				510 (stół stały, przesuwny, obrotowy)
	Objętość wody chłodzącej		litry/hr	50				50				60				80					80					80					80				80
	Silnik systemowy		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Grzejnik		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Całkowita moc		kw	10				11.3				14.1				27.3					33					43					53				64
Inne	Masa maszyny		tony	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Rozmiar maszyny (LWH)		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1W2,0H4,7	3,2W2,2H4,9	433,4
